HSA-Q1 Analyseur de spectre RF portable, balayage de 0 à 13,4 GHz

HSA-Q1 est un analyseur de spectre RF portable entièrement intégré, conçu spécifiquement pour une utilisation professionnelle en matière de contre-mesures. Avec une plage de fréquences de 0 à 13,4 GHz et un temps de balayage d'une demi-seconde seulement, il offre des performances sans précédent dans un boîtier véritablement







Le HSA-Q1 présente une large plage de fréquences de 1 MHz à 13,44 GHz avec un temps de balayage de seulement 0,5 seconde (plus rapide sur des plages plus courtes) pour garantir la détection de tous les types de signaux RF, en particulier les signaux de rafale pulsés modernes qui peuvent être manqués par les unités de balayage plus lentes.

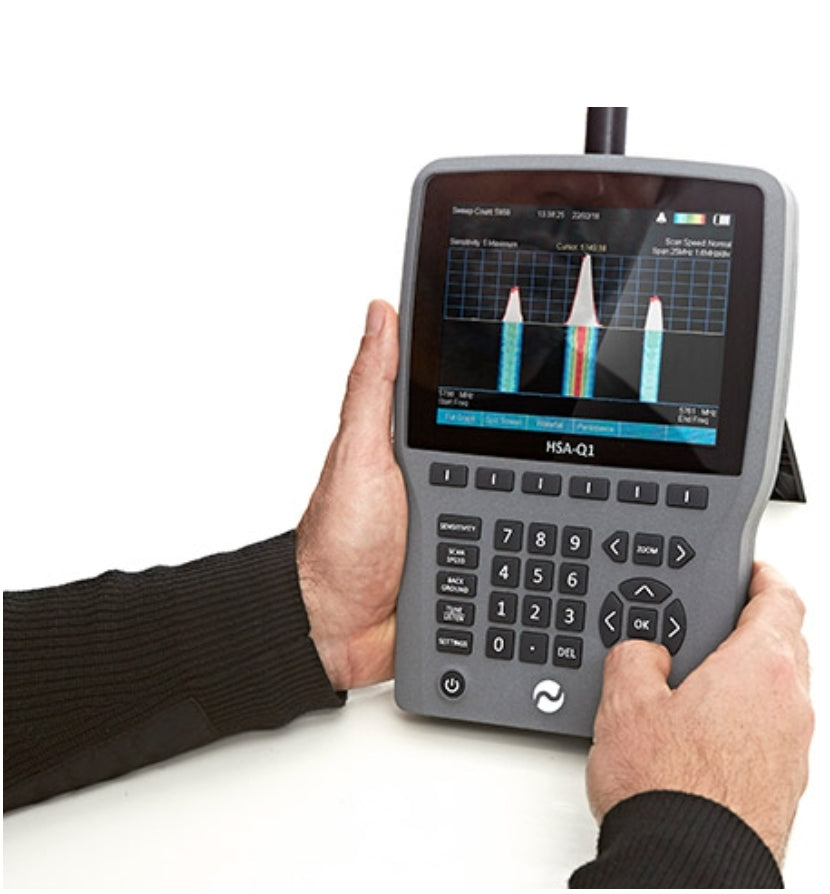

Les plages de fréquence peuvent être définies n'importe où, de toute la plage de 13,44 GHz jusqu'à seulement 25 MHz lorsqu'une analyse détaillée du signal est requise. Déplacez simplement le curseur sur n'importe quel signal détecté et appuyez sur le bouton « Zoom » pour afficher le signal plus en détail.







La fonction Cascade (Spectrogramme) affiche un affichage graphique couleur en temps réel de tout signal détecté pour permettre à l'utilisateur une analyse plus approfondie. Ceci est particulièrement utile pour analyser les signaux numériques pulsés modernes (ou signaux à sauts de fréquence) tels que ceux des appareils cellulaires, Wifi, Burst et GPS.







La sensibilité RF peut être ajustée sur 5 niveaux : maximum (-80 dBm), par exemple, pour détecter tous les signaux, y compris ceux d'autres pièces adjacentes ou même à l'extérieur du bâtiment, jusqu'au minimum lorsque l'emplacement d'une source de signal spécifique à proximité est requis.







Le HSA-Q1 dispose d'une fonction Tune-Listen où, en appuyant simplement sur un bouton, l'utilisateur peut syntoniser directement n'importe quel signal détecté, visualiser le modèle de signal et voir la force du signal en direct (jusqu'à -100 dBm). Si nécessaire, l'utilisateur peut également sélectionner la démodulation Wide FM, Narrow FM ou AM et écouter le signal détecté via le haut-parleur ou les écouteurs intégrés. Cela peut être particulièrement utile pour identifier les bugs conventionnels avec les microphones ou pour éliminer d'autres signaux détectés innocents tels que la diffusion radio.



Le mode persistance offre une analyse plus approfondie de tout signal détecté. Plus le signal est « persistant » (plus il reste détecté longtemps), sa couleur passera du bleu à travers le spectre de couleurs au rouge pour les signaux présents les plus longs. Cela peut être utilisé pour identifier des signaux persistants qui pourraient autrement être cachés dans un environnement RF bruyant.

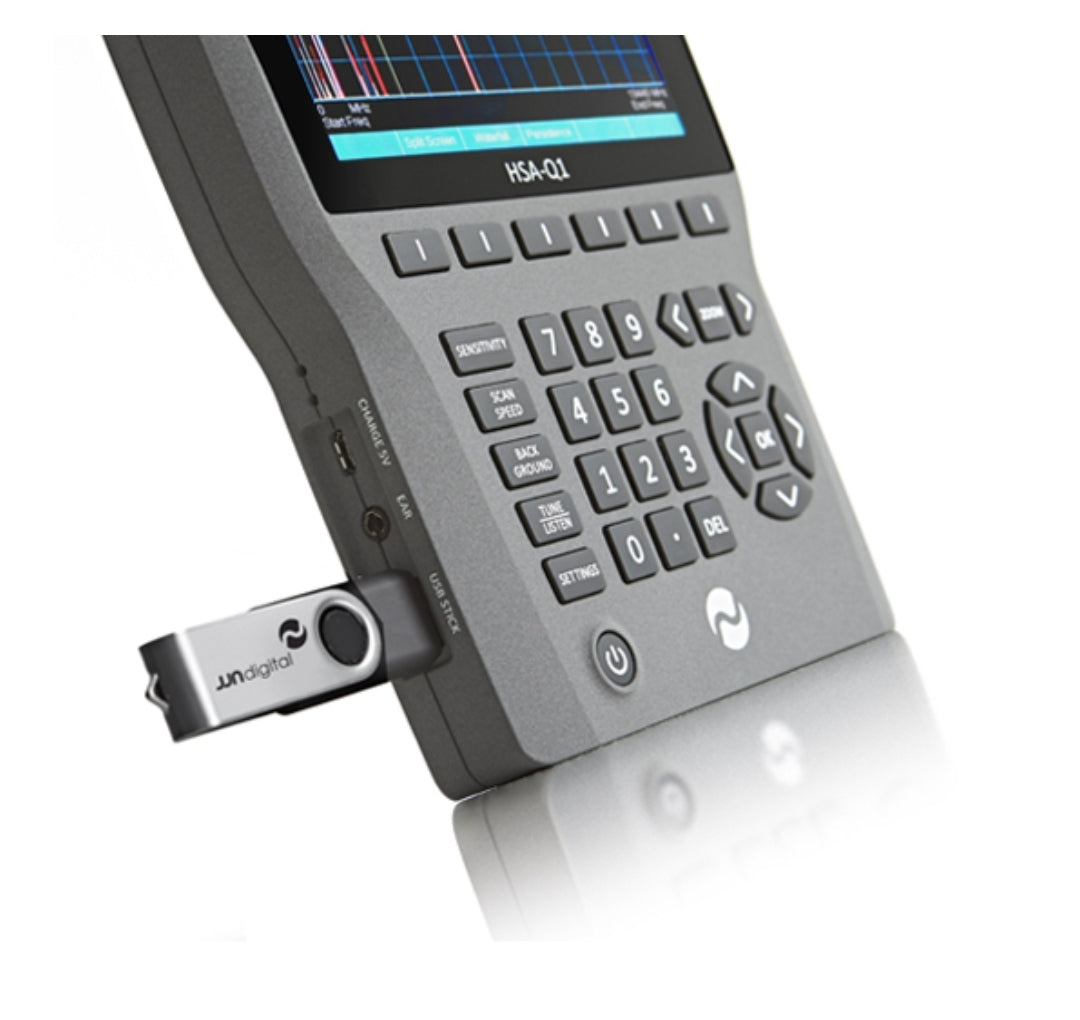

La fonction Memory Log permet de stocker les données de balayage en connectant simplement une clé USB. Les données de balayage seront stockées au format heure et date et affichées graphiquement pour être rappelées à tout moment pour une analyse graphique plus approfondie.







Pour une flexibilité maximale, le HSA-Q1 est fourni avec deux antennes : une antenne multi-éléments pour une utilisation générale et une antenne fouet télescopique pour une utilisation basse fréquence.



Si nécessaire, le HSA-Q1 peut effectuer une analyse « en arrière-plan » où il apprendra et stockera l'environnement RF actuel. Ceci peut être stocké et rappelé à tout moment dans le futur pour comparaison afin de voir si de nouveaux signaux suspects sont apparus dans l'environnement RF depuis la dernière vérification. Les nouveaux signaux seront mis en évidence sur l’écran pour une inspection plus approfondie.

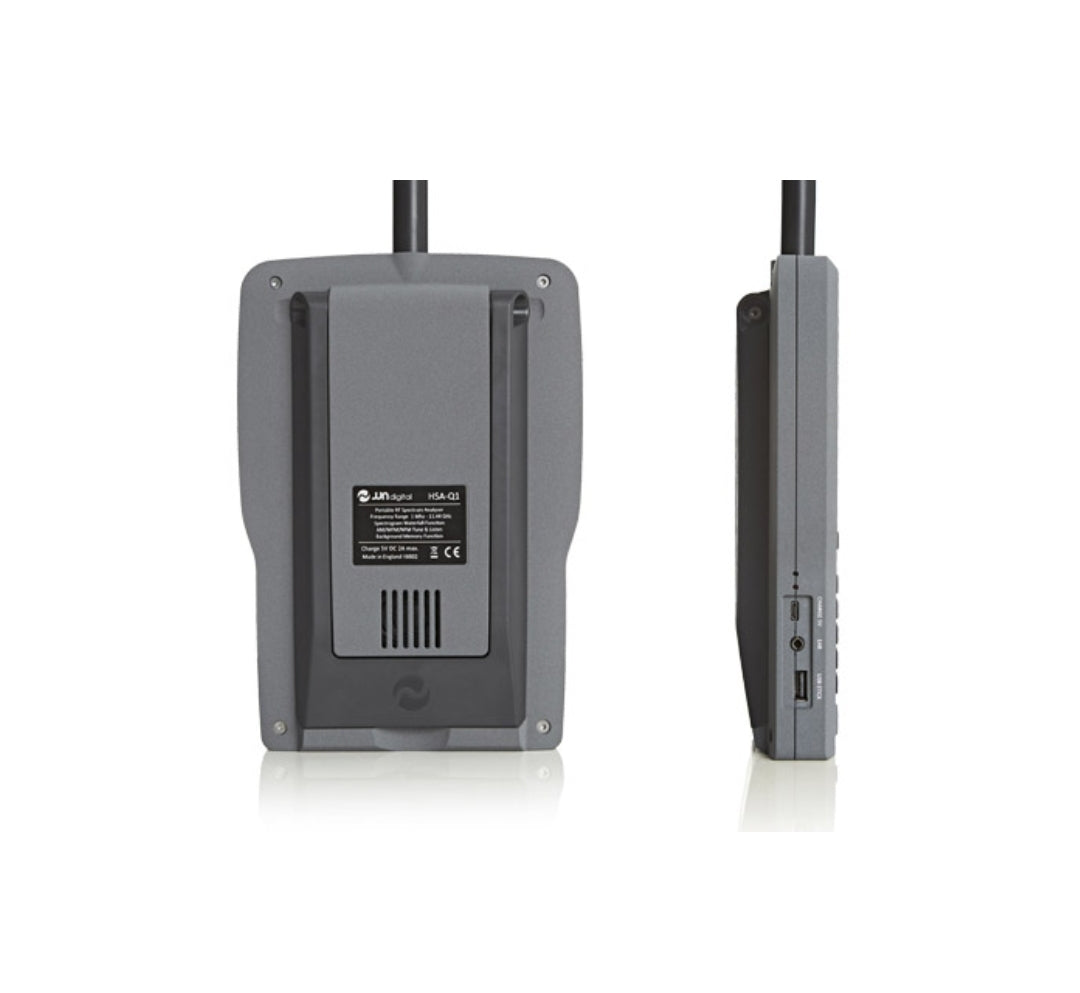

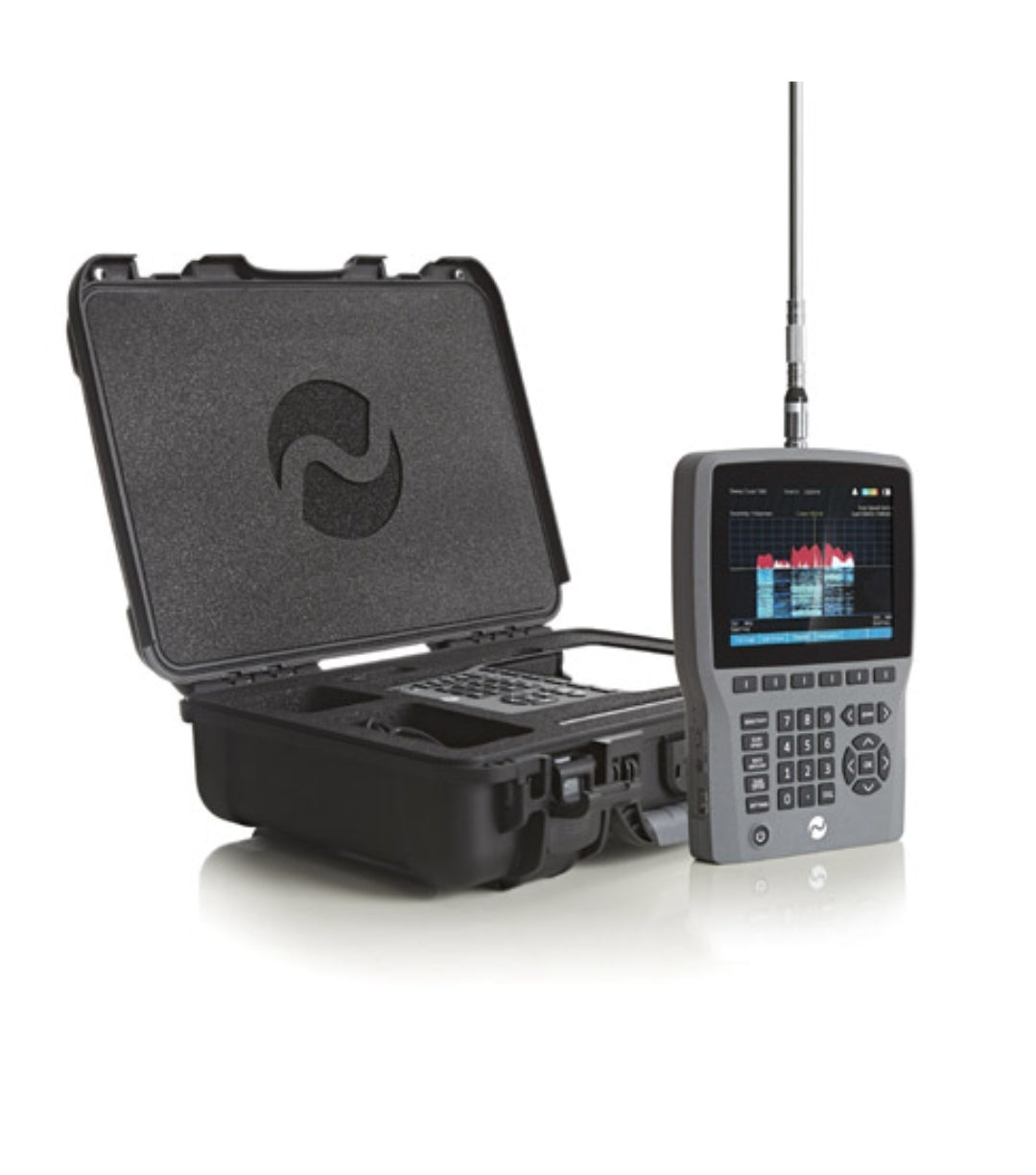

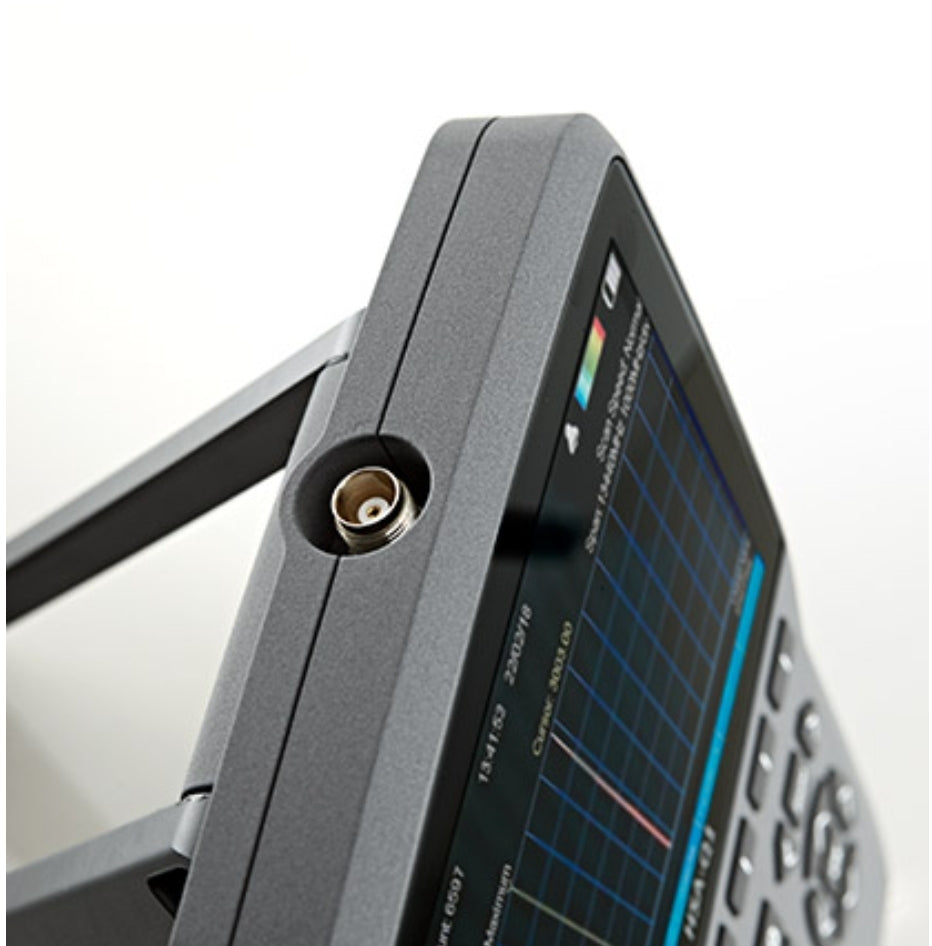

Le HSA-Q1 est véritablement portable pour une utilisation portable et est également équipé d'un support rétractable pour une utilisation de bureau. L'unité ne pèse que 1,3 kg et est enfermée dans un boîtier en aluminium usiné pour une durabilité ultime. La batterie interne au lithium polymère offre 4 heures d'utilisation avec une seule charge. L'appareil peut également fonctionner en continu avec le chargeur fourni connecté. L'ensemble est fourni dans une mallette de transport compacte aux normes militaires pour une protection et une portabilité ultimes.







Le HSA-Q1 est conçu, fabriqué et testé en Angleterre selon les normes techniques les plus élevées.



Gamme de fréquences 1 MHz à 13,44 GHz



Temps de balayage de seulement 0,5 seconde (gamme complète)



Fonction cascade de spectrogramme pour l'analyse des signaux détectés



Fonction de démodulation Tune & Listen - AM/WFM/NFM



Enregistrement des données sur clé USB avec horodatage



Fonction de mémoire d'arrière-plan pour comparer les balayages précédents



Sensibilité RF très élevée (balayage de -80 dBm, réglage direct de -100 dBm)



Écran d'affichage TFT 6" - Lisible en extérieur



Audio via haut-parleur interne ou écouteurs



Antenne personnalisée multi-éléments fournie



Batterie interne au lithium polymère - Autonomie de 4 heures



Poids seulement 1,3 kg



Boîtier en aluminium usiné



Livré dans un étui de transport compact standard militaire.
